Instalasi Motor 3 Fasa Menggunakan Kontaktor dan Push Button

by Unknown , at 18.36 , has 0 komentar

Memasang Instalasi Motor 3 Fasa Menggunakan Kontaktor dan Push Button

I. Tujuan Pembelajaran
1. Agar dapat memasang instalasi motor 3 fasa menggunakan kontaktor dan push button.
2. Agar dapat mengoperasikan motor 3 fasa menggunakan kontaktor dan push button.

II. Alat dan Bahan
a. Alat-alat
1. Tang Kombinasi
2. Tang Pengupas Kabel
3. Tang Pemotong
4. Obeng (+) (-)
5. Tes Pen
6. Multimeter

b. Bahan
1. Motor Induksi 3 Fasa
2. Kontaktor Magnet
3. Over Load
4. MCB 3 Fasa
5. Tombol Off, On
6. Kabel NYA 2,5 mm2
7. Terminal Strip 10 mm

III. Langkah Kerja
1. Teliti dengan baik gambar kerja.
2. Buat dahulu gambar pengawatan sesuai gambar diagram.
3. Siapkan semua peralatan yang diperlukan.
4. Mulailah bekerja sesuai rencana.
5. Setelah selesai melaksanakan pengawatan, cek dahulu kebenaran rangkaian dengan menggunakan multimeter.
6. Dalam pengawasan instruktur hubungkan rangkaian ke sumber tegangan.
7. Lakukan pengoperasian :
- Tekan tombol On, motor akan bekerja.
- Tekan tombol Off, motor akan berhenti.
8. Amati hasil percobaan anda.
9. Buatlah kesimpulan hasil percobaan anda.
10. Bongkar kembali rangkaian dan bersihkan kembali tempat kerja anda.

IV. Keselamatan Kerja
1. Letakkan semua peralatan pada tempat yang aman.
2. Gunakan peralatan sesuai dengan fungsinya.
3. Tanyakan pada instruktur bila mengalami kesulitan.

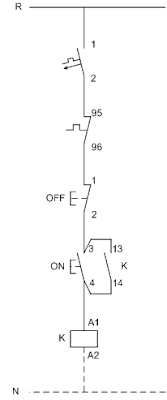

Gambar Rangkaian Daya
